Bij de losse controller zit geen voeding. Als u een complete ledstrip set besteld dan zit er wel een voeding bij.

Aan 1 controller kunnen maximaal 4 bedieningen gekoppeld worden. U kunt dus een afstandsbediening, wandpaneel en/of wifi module allemaal tegelijk koppelen.

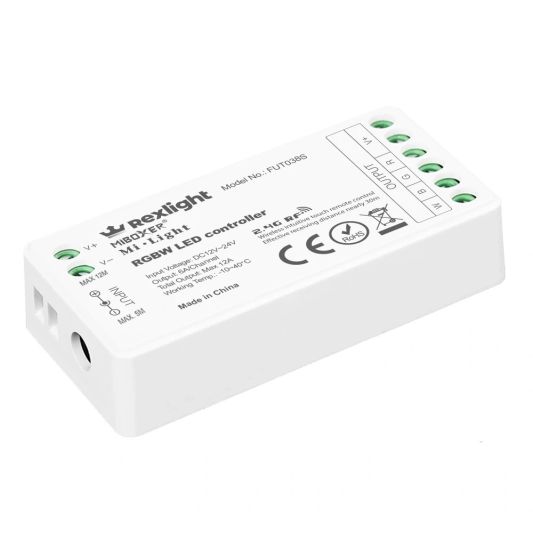

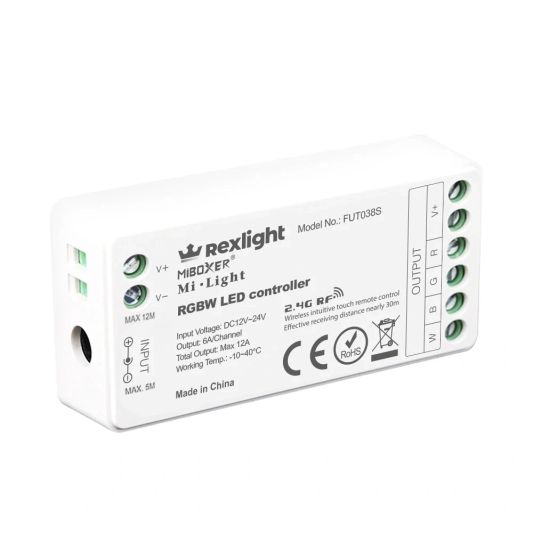

De rode draad mag op de R, de groene draad op de G, de blauwe draad op de B, de gele draad op WW en de witte draad op CW. De zwarte draad mag op een V+ aangesloten worden, één V+ poortje blijft dan inderdaad open.

De kleurvolgorde van de kabeltjes is als volgt:

W = Witte kabel
B = Blauwe kabel
G = Groene kabel
R = Rode kabel
V+ = Zwarte kabel

De + en - aan de andere kant zijn om een stroom adapter met losse kabel aan te sluiten. Als u een adapter met een standaard rond stekkertje heeft kunt u deze aansluiten in de ronde opening naast deze + en -.

Let er op dat de zwarte kabel aan de kant van de ledstrip ook naar de V+ van de ledstrip wijst, en er bij eventuele verlengkabels de pijltjes op de stekkers naar elkaar wijzen.

Als u de strips zowel onafhankelijk van elkaar als tegelijkertijd wenst in te kunnen stellen, heeft u vier controllers nodig. Indien de vier strips altijd tegelijkertijd dezelfde ingestelde kleur moeten uitstralen, kunt u de vier strips op 1 controller aansluiten.
